Methods for architecture and heritage

etape 1 - devis
Devis Quelle que soit votre activité, notre première préoccupation est de vous présenter une proposition technique et commerciale conforme à vos attentes.

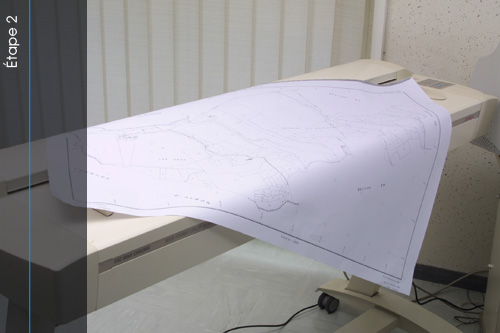

etape 2 - scannerisation plan 2D
Numérisation des documents A l'aide de scanners A0+ couleurs, Urbica se charge de dématérialiser les plans papiers fournis par le client.

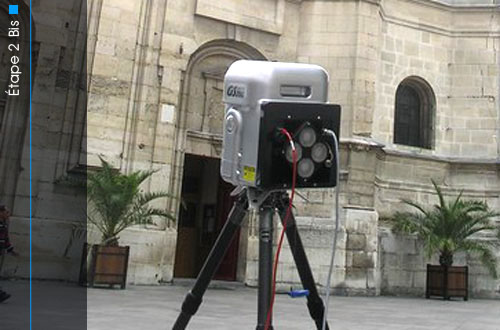

etape 2b - scanning 3D
Scan terrain Acquisition des mesures sur le terrain par technique de lasergrammétrie. Notre équipe peut mobiliser plusieurs scanners 3D pour une même intervention si nécéssaire.

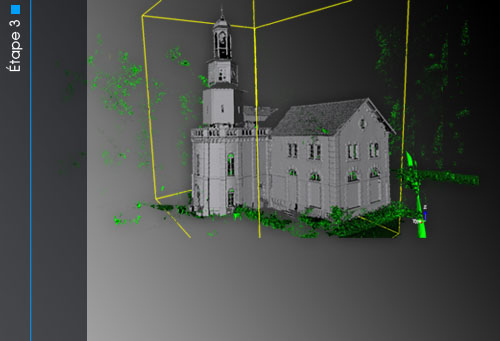

etape 3 - assemblage netoyage nuage de points 3D
Assemblage et nettoyage Cette étape est déterminante dans le processus pour obtenir la précision finale du document. Elle consiste à retraiter les fichiers issus des relevés sur site afin de générer un nuage de points global. L'utilisation de cibles spécifiques est souvent requise.

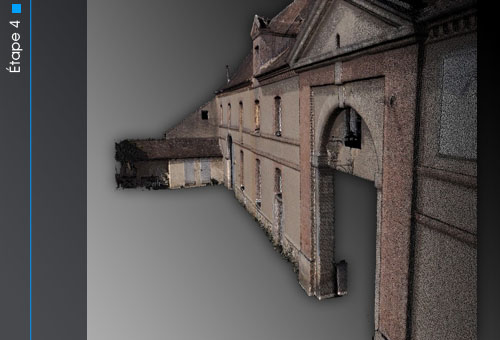

etape 4 - ortho image
Génération d'ortho-images Une fois assemblé, le nuage de points est segmenté selon la disposition de chaque façade. Cette segmentation fait l'objet d'une projection des points sur un plan 2D appelé ortho-image.

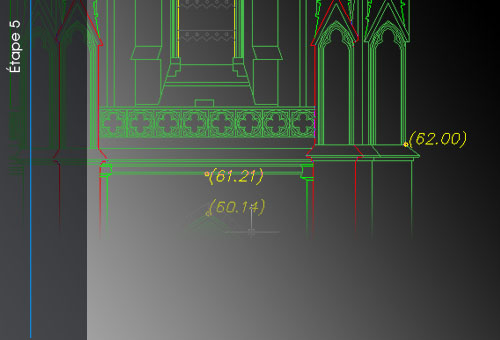

etape 5 - georeferencement
Géoréférencement Afin d'obtenir des fichiers connus en coordonnées, chaque fichier est géolocalisé à partir de relevés géomètres. Ainsi tous les étages d'un bâtiment seront superposés automatiquement.

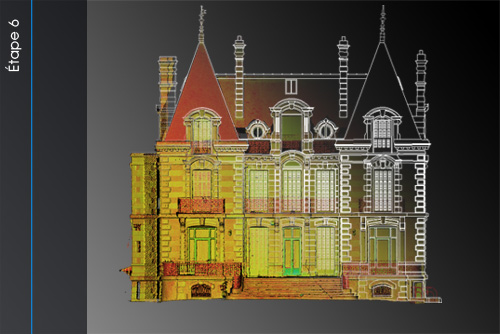

etape 6 - digitalisation
Digitalisation Sur la base des images 2D (ortho-image ou planche numérisée), nos opérateurs restituent chaque élément en objet vectorisé : structure, ouvertures, réseaux, etc.

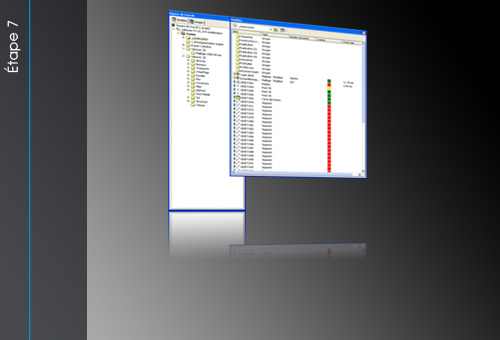

etape 7 - Structuration du fichier 2D ou 3D
Structuration A l'issue de la vectorisation, les objets sont classés dans des couches (calques) spécifiques : structure, cloisons, ouvertures, réseaux, autres.

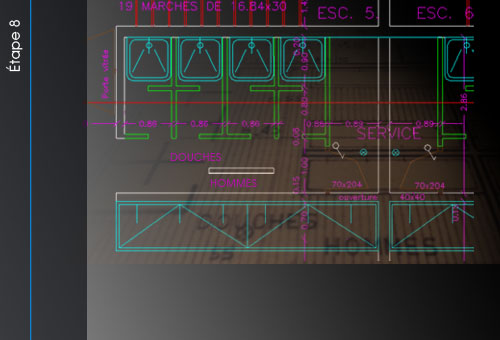

etape 8 - controle d'exhaustivite
Contrôle d'exhaustivité Vérification que tous les objets présents sur le site on été modélisés par comparaison entre le nuage de points ou la planche de dessin et sa restitution vectorisée.

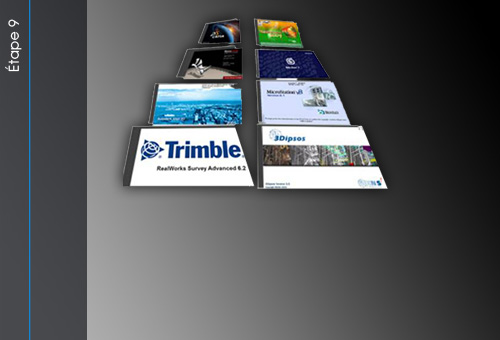

etape 9 du processus
Exportation Utilisation d'une passerelle d'export vers le format de fichier désiré. Saisie manuelle des contraintes telles que l'orientation, l'échelle et différents paramètres.

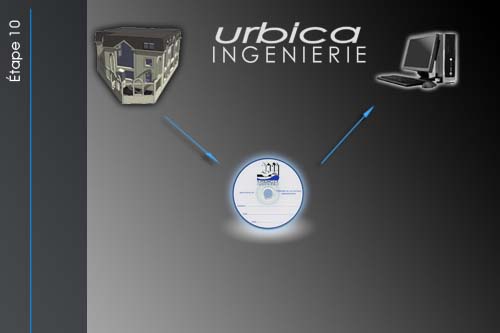

etape 10 du processus
Livraison Livraison du produit fini par site FTP, e-mail, CD-ROM ou DVD-ROM selon la demande.
